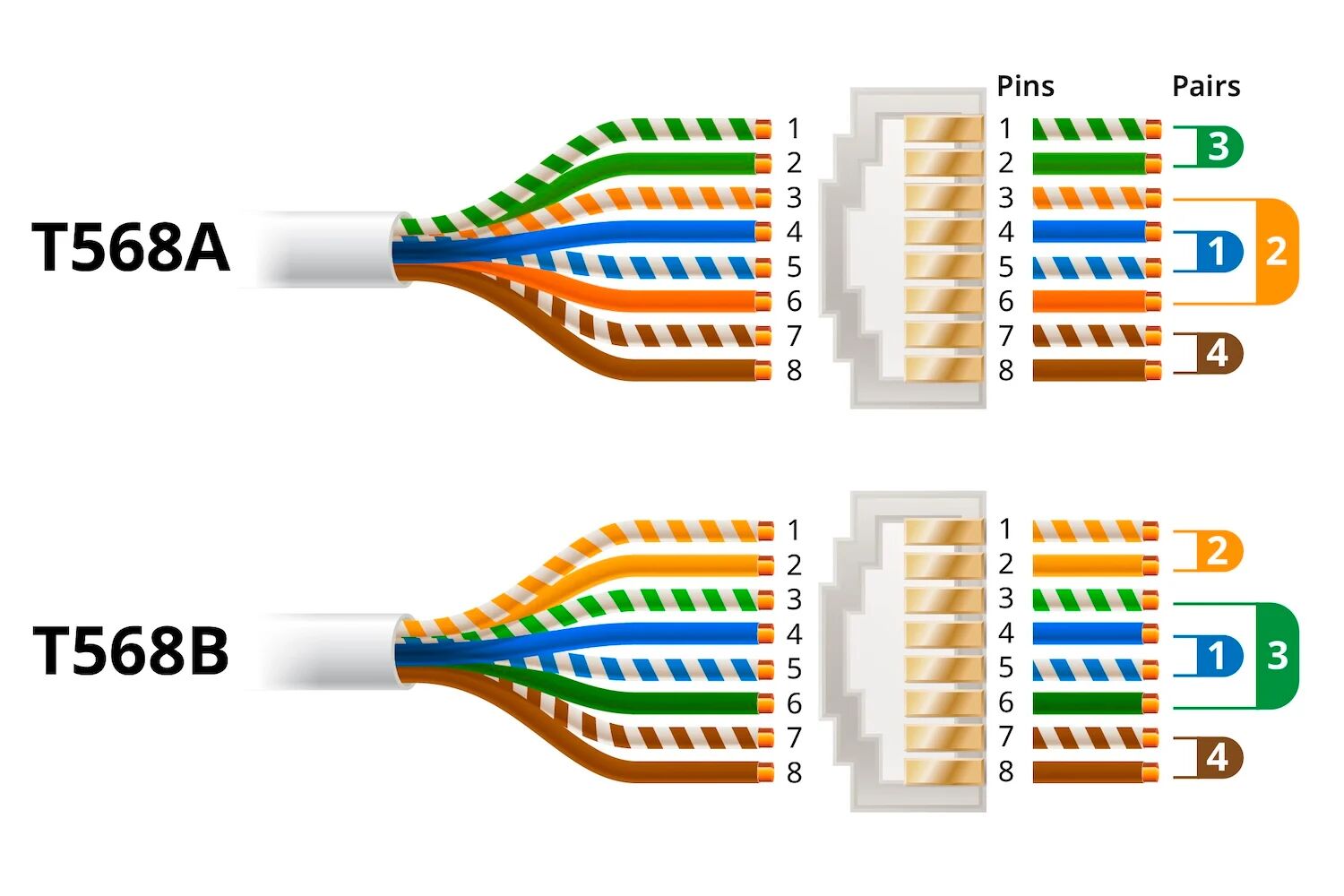

Comparativo de Padrões RJ45: T568A vs T568B
| Pino | T568A | T568B | Par |
|---|---|---|---|
| 1 |
|
|
3 |
| 2 |
|
|
3 |
| 3 |
|
|
2 |
| 4 |
|
|
1 |
| 5 |
|
|
1 |
| 6 |
|
|
2 |
| 7 |
|
|
4 |
| 8 |
|
|
4 |
Técnicas de Crimpagem
- Remova cerca de 2,5 cm da capa do cabo.
- Desenrole e alinhe os fios na ordem correta (A ou B).
- Corte todos os fios do mesmo tamanho antes de inserir no conector.
- Insira no conector RJ45 até o fundo e crimpe com alicate apropriado.
Cabo Crossover
É feito com padrão A de um lado e padrão B do outro. Ele cruza os pares de transmissão e recepção.
É útil para conectar dispositivos iguais (ex: switch-switch, PC-PC), mas hoje a maioria dos equipamentos modernos já tem auto-MDI/MDI-X e funcionam com cabos diretos.
Tipos de Cabos
- Cat5: até 100 Mbps (100BASE-TX), obsoleto hoje.
- Cat5e: até 1 Gbps, mais usado em redes domésticas.
- Cat6: até 10 Gbps (em distâncias curtas, até 55m).
- Cat6a e superiores: melhor blindagem, indicados para redes mais exigentes.
Boas Práticas de Instalação
- Evite passar cabos de rede paralelos a cabos elétricos (interferência eletromagnética).
- Use eletrocalhas ou conduítes separados para rede e energia.
- Evite dobrar o cabo em ângulos muito fechados.
- Não ultrapasse o comprimento máximo: 100 metros.

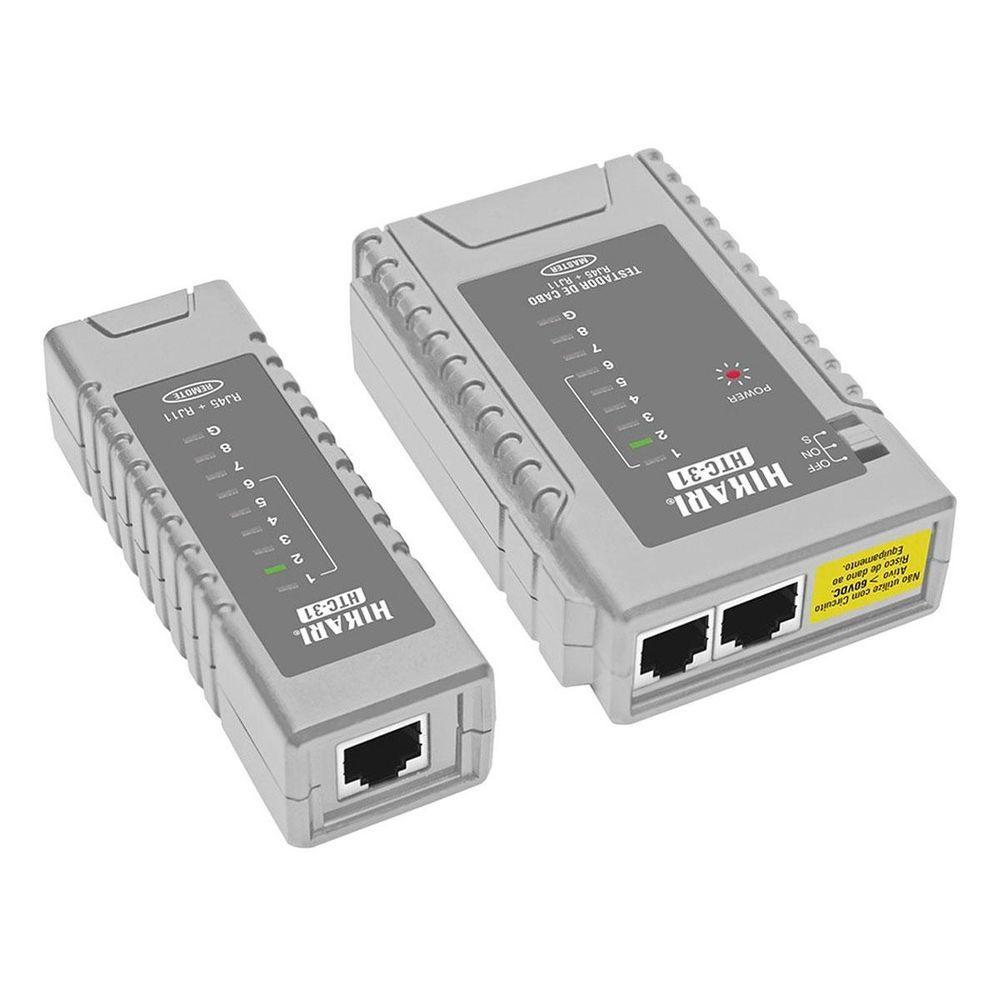

- Teste todos os cabos após crimpagem com um testador RJ45.
